Электрод для измерения ОВП

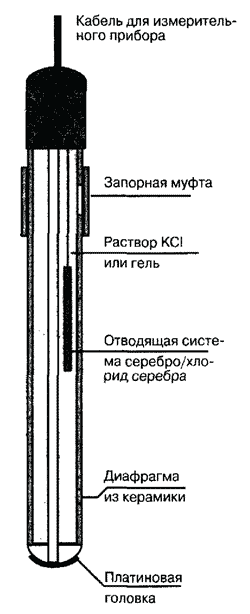

Устройство электрода для измерения ОВП

ОВП измеряется так же, как pH – с помощью электрода. Окислительно-восстановительный электрод состоит из измерительной и сравнительной систем, которые соединены в так называемую измерительную цепь в одном стержне. Разница с измерением pH состоит в том, что при окислительно-восстановительных реакциях носителями заряда являются электроны. Они поглощаются лучше всего металлическим проводником.

Измерительный сенсор. Измерительный электрод не может непосредственно вступать в реакцию, поэтому необходим измерительный сенсор. На практике в качестве сенсора применяют золото или серебро. Как и для pH-электродов, окислительно-восстановительные имеют проводящую систему, которая заполнена смесью серебро/хлорид серебра в растворе или геле хлорида калия. В то время как платина применяется в виде оболочки или плоской шайбы, золотой сенсор сделан в виде острого выступа. Оба сенсора одинаково хорошо используются в аквариумистике. Выступ из золота очень легко искривляется.

Пока искривлен один золотой штифт – проблем нет. Но электроды становятся непригодными, если из-за изменения формы золотого выступа образуются царапины на стеклянном корпусе. С платиновой оболочкой следует обращаться очень бережно и обрабатывать ее с крайней осторожностью. Царапины и канавки на оболочке могут привести к присоединению ионов, что повышает ошибку измерения. Очень жесткий коралловый песок может вызвать небольшие царапины на поверхности платины. Хотя металлический сенсор сам воспринимает сигнал, очень важно обеспечить полный контакт электрода со средой.

Диафрагма. Проводящая система не может находиться в прямом открытом контакте со средой, она выполнена в виде геля или раствора KCl. Посредством перехода ионов через диафрагму в измеряемую среду закрывается цикл потока, причем, проводящая система не находится в прямом контакте со средой, а также исключается выход раствора KCl. Диафрагма состоит в основном из пористого керамического материала, который вмонтирован в стеклянную стенку. Если используются электроды с оболочкой из пластмассы, применяется диафрагма из стекловолокна, причем стекловолокном не улавливаются пузырьки воздуха, которые могли бы замедлить ионный обмен.

Корпус. Корпус электрода состоит из стекла или пластмассы. Если раньше применяли только стеклянный корпус, сегодня все чаще его изготавливают из пластмассы, особенно для массового применения с большим числом измеряемых точек.

Различные конструкции окончания электродов с металлическими сенсорами

Верхняя часть головки электрода. Рисунок верхней части электрода очень схематичен. Однако перед покупкой измерительной системы следует поразмыслить о соответствующей форме верхней части головки электрода.

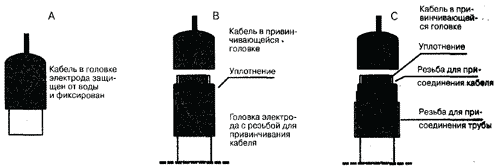

Различные конструкции головки электрода

Конструкция «А» более всего подходит для электродов, которые должны вставляться в аквариум или в емкость для воды. Кабель в верхней части хорошо закрыт и водонепроницаем. Электроды без опасений можно полностью погружать в воду. Эта конструкция также выбирается, когда используется переносной прибор и планируется производить измерения в различных аквариумах или даже в раз-личных водоемах. Конструкция «В» также как конструкция «А» пригодна для погруженных электродов. Кабель укреплен в верхней части так, что замена электрода возможна без замены кабеля. Эта конструкция выбирается, когда необходимо легко вставлять кабель в прибор, что, впрочем, происходит редко. Если электрод погружается полностью, имеется опасность, что через резьбу в него может протекать вода, что приведет к короткому замыканию в верхней части электрода. Конструкцию «С» всегда выбирают в том случае, если электроды используются в качестве погруженных, и прочно укрепляются в трубопроводе. Для этого в верхней части электрода имеется резьба. В этом случае также есть опасность короткого замыкания при проникновении воды. Если вода из системы удаляется, то электроды можно просушить, и в большинстве случаев использовать снова. При проникновении воды, особенно морской, в электрод, если это быстро не устранить, возможно разрушение электрода в результате коррозии.
